Fest installiertes Dichtungskontrollsystem

und Mobile Leckageortung

Unser Messverfahren gewährleistet eine umfassende und zuverlässige Überwachung der Abdichtung. Die Messungen sind dabei weitgehend unabhängig von der Auflast oder laufenden Arbeiten oberhalb der Abdichtung. Selbst bei laufenden Bauprojekten können wir eine präzise Analyse durchführen, ohne dabei auf die Sicherheit oder Genauigkeit zu verzichten. Etwaige Beschädigungen an der Kunststoffdichtungsbahn werden durch unser Verfahren exakt lokalisiert.



Die erforderliche Kabeltechnik wird bereits während des Baus der Abdichtung integriert, was einen reibungslosen Ablauf gewährleistet. Optional kann die Messung an diesen speziellen Messkabeln sogar automatisch über einen Webserver durchgeführt werden. Diese innovative Option erhöht nicht nur die Effizienz der Überwachung, sondern ermöglicht auch eine zeitnahe Auswertung der Messergebnisse über eine benutzerfreundliche Plattform. Durch diese fortschrittliche Technologie bieten wir nicht nur höchste Präzision in der Überwachung von Abdichtungen, sondern auch eine bequeme und zeitgemäße Handhabung der Messprozesse.



Messprinzip

Es handelt sich um ein elektrisches Messverfahren. Auf einer Seite der Kunststoffabdichtung wird ein elektrisches Signal erzeugt, während gleichzeitig auf der anderen Seite eine Messung durchgeführt wird. Da die Kunststoffdichtungsbahn an sich elektrisch isolierend ist, kann das Signal nur im Falle einer Beschädigung auf der Messseite festgestellt werden.

Messkabel mit Messelektroden

Einfach und langlebig

Die Haltbarkeit der installierten Kabeltechnik ist mit mehreren Jahrzehnten sehr hoch. Kabel und Messpunkte sind äußerst robust und auf die Belastungen im Tiefbau angepasst. Die Kabel weisen eine Dehnfähigkeit von über 10 % auf und können so auch lokale Setzungen schadlos aufnehmen.

Einbau des Systems

Die Messkabel des Systems werden vor der Installaion der Kunststoffdichtungsbahn eingebaut. Diese werden in Abständen von mehreren Metern parallel ausgerollt.



Durch die komplette Vorfertigung der Kabel kann diese Arbeit auch vom Installateur der Kunststoffdichtungsbahn oder der Baufirma mit ausgeführt werden ohne den Bauablauf zu behindern.


Betrieb

Das System kann je nach Erfordernis in unterschiedlichen Varianten betreiben werden. So kann eine jährliche Messung im Rahmen einer Wartung erfolgen. Bei einem höheren Sicherheitsanspruch kann die Messung auch permanent über einen Webserver erfolgen.


Auswertung und Darstellung

Die Ergebnisse sind eindeutig und lassen sich transparent und verständlich darstellen. Leckagen werden sichtbar und genau geortet.



Aufgrund des elektrischen Messprinzips, wird die Abdichtung vollflächig auf kleinste Undichtigkeiten überwacht.

Die Ortungsgenauigkeit ist durch die Interpolation deutlich besser als der gewählte Elektrodenabstand.

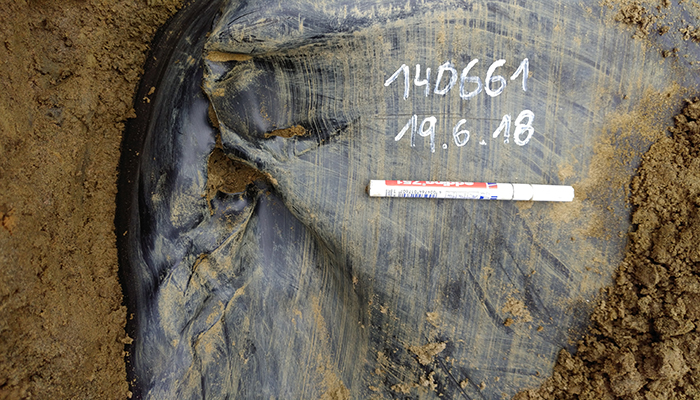

Undichtigkeit oder Beschädigung

Ganz gleich, welcher Größe die Undichtigkeit oder Beschädigung der Kunststoffbahn aufweist, unser hochpräzises Messverfahren ermöglicht die exakte Lokalisierung selbst kleinster Risse.



Durch diese Herangehensweise stellen wir sicher, dass selbst kleinste Mängel sofort erkannt und behoben werden können, um die Integrität der Abdichtung zu gewährleisten und potenzielle Umweltauswirkungen zu minimieren.



Mobile Leckageortung

Auch bei der mobilen Leckageortung handelt es sich um ein elektrisches Verfahren, bei dem die elektrisch isolierende Eigenschaft der Kunststoffdichtungsbahn genutzt wird. Bei der Durchführung der Messung wird der in Folge einer Beschädigung entstehende elektrische Kontakt zur Unterseite der Kunststoffdichtungsbahn festgestellt. Diese Verfahren erfordern keine Kabelvorrüstung und können somit auch bei bestehenden Abdichtungen eingesetzt werden.



Auswahl des Verfahrens

Grundsätzlich unterschieden werden Verfahren an offenen und bereits abgedeckten Kunststoffdichtungsbahnen. Zu beachten ist aber, dass viele Schäden erst beim Abdecken der Kunststoffdichtungsbahnen mit den Drainage- und Schutzschichten entstehen und nur selten auf eine fehlerhafte Installation der Bahnen zurückzuführen sind. Aus diesem Grund ist es kaum sinnvoll offene Kunststoffabdichtungen zu prüfen, die noch überdeckt werden sollen.



ELD berät Sie gerne bei der Auswahl des geeigneten Messverfahrens.

Messung an freiliegenden Kunststoffdichtungsbahnen

Die Messung erfolgt mit einem Hochspannungsbesen. Kommt der Besen mit einer Leckage in Kontakt, so fließt ein Strom der von dem Messgerät erkannt wird. Ein Alarmsignal ertönt. Der Messtechniker markiert die Leckage.



Hilfreich für diese Messung sind Kunststoffdichtungsbahnen mit einer elektrisch leitfähigen Unterseite, da unbelastete Bahnen in der Regel nicht vollflächig auf dem Planum aufliegen und so ein elektrischer Kontakt zw. Leckage und Boden ggf. nicht ausreichend zustande kommt.

Typische Anwendung sind offene Becken, die nicht überdeckt werden.

Messung an überdeckten Kunststoffdichtungsbahnen

Die Messung erfolgt auf der Oberseite der Überdeckung. Das Verfahren ist als Di-Pole Messung international bekannt. Es existiert eine ASTM. Die Verlässlichkeit der Messung hängt nicht nur von der Erfahrung des Technikers ab. Auch Details, wie die Höhe der Überdeckung, der Schichtenaufbau und anderen Faktoren beeinflussen die Qualität des Ergebnisses.
